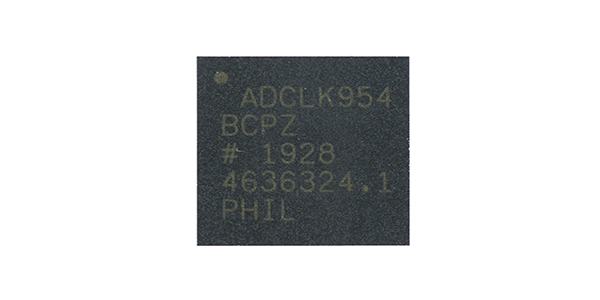

ADCLK954是一款時鐘與定時芯片。器件使用了XFCB3硅鍺雙極性制造工藝，主要設計用于對低抖動要求嚴苛的高速應用。

該器件具有兩個差分輸入，能夠通過IN_SEL控制引腳進行選擇。兩個輸入都具有帶中心抽頭、差分的100 Ω片上端接電阻。能夠支持直流耦合的LVPECL、CML和3.3V單端CMOS和1.8 VCMOS的交流耦合輸入。交流耦合輸入偏置由VREFx引腳來提供。

該器件配置了12個全擺幅的發射極耦合邏輯輸出驅動器。對于LVPECL輸出，將Vcc偏置到地。對于ECL輸出，將VCC偏置到地，將VEE偏置到負電源。

輸出級設計成可以將每端800 mV直接驅動至端接于VCC?2V的50Ω電阻，從而獲得1.6V的總差分輸出擺幅。ADCLK954使用的是40引腳LFCSP封裝，額定工作溫度范圍為?40℃~+85℃的標準工業溫度范圍。
